1.4104 staal ► Roestvast staal - corrosie- en zuurbestendig

€co-Präz^® met bewerkingstoegift [€co/BA]

- plat -

€co-Präz^® zonder bewerkingstoegift [€co]

- plat -

Precisie rondstaal zonder bewerkingstoegift [PRS]

- rond -

1.4104 - IN ÉÉN OOGOPSLAG

Welk type staal is 1.4104?

Vergeleken met andere martensitische edelstaal soorten met 17% chroom, heeft 1.4104 een lagere corrosiebestendigheid door de toegevoegde zwavel.

De toegevoegde zwavel geeft 1.4104 edelstaal een uitstekende bewerkbaarheid en een fijngeslepen oppervlak, waardoor het geschikt is voor constructiedelen in water- en stoomtoepassingen. Vanwege de corrosiebestendigheid en het uiterlijk wordt deze staalsoort vaak gebruikt voor decoratieve toepassingen en keukenapparatuur.

Eigenschappen

De balans tussen corrosiebestendigheid, bewerkbaarheid, mechanische eigenschappen en esthetiek maakt 1.4104 een goede keuze voor de productie van bevestigingsmiddelen, tandwielen, architectonische afwerkingen en huishoudelijke apparaten.

martensitisch chroomstaal (hier een geharde versie)
toegevoegde zwavel voor verbeterde bewerking
zeer polijstbaar

voorwaardelijk zuurbestendig
magnetiseerbaar
lassen komt niet vaak voor

Toepassingen

1.4104 kan worden gebruikt voor bouten, bevestigingsmiddelen, schroeven, assen, kleppen, onderdelen van brandstofinjectoren en keukengerei, om er maar een paar te noemen. De toegevoegde zwavel maakt het gemakkelijk te bewerken, corrosiebestendig en kan, met de juiste zorg, een esthetische afwerking behouden.

Automobilindustrie
Elektronische Ausrüstung
Energietechnik
Maschinenbau
Verbindungselemente

architectuur en decoratie
constructieonderdelen in water en stoom voor automatische bewerking, zoals schroeven, spindels, assen, bussen, enz.

1.4104 RICHTWAARDEN

Chemische analyse:

C	Si	Mn	P	S	Cr	Mo
0,10 - 0,17	0,0 - 1,0	0,0 - 1,5	0,0 - 0,04	0,15 - 0,35	15,5 - 17,5	0,20 - 0,60

Chemische samenstelling:
X14CrMoS17

Gebruikshardheid:
ca. 26 HRC (Richtwaarde leveringstoestand)

Leveringshardheid:
max. 270 HB

Fysische eigenschappen van 1.4104

Tot welke staalgroepen behoort 1.4104?

martensitisch roestvast staal
corrosiebestendig staal
zuurbestendig roestvast staal
roestwerend staal
chroomstaal

Is 1.4104 roestvast staal?

Klassiek roestvast staal heeft een chroomgehalte van minimaal 10,5% per massa. 1.4104 heeft een chroomgehalte van 15,5–17,5% per massa en is daarom roestvast staal.

Is 1.4104 corrosiebestendig?

Ja, 1.4104 is corrosiebestendig. Staal wordt als corrosiebestendig beschouwd als het een chroomgehalte van minimaal 10,5% heeft.

1.4104 Algemene corrosiebestendigheid

Door de toegevoegde zwavel vertoont 1.4104 een matige corrosiebestendigheid, waardoor het gebruik ervan in omgevingen waar putcorrosie of spleetcorrosie een probleem vormt, lastiger is.

Is 1.4104 magnetiseerbaar?

Als ferromagnetisch staal is 1.4104 magnetiseerbaar, wat voordelig kan zijn voor sommige toepassingen. Dit roestvast staal is geschikt voor magnetische klemtechnologie.

1.4104 Slijtvastheid

De slijtvastheid van 1.4104 wordt beoordeeld met een 3 op een schaal van 1 tot 6 (laag, hoog).

1.4104 Technische eigenschappen

Is 1.4104 geschikt als messenstaal?

1.4104 kan als messenstaal worden gebruikt. Omdat het een van de zachtere roestvaste staalsoorten is, is het gemakkelijker te slijpen dan andere, maar het behoudt zijn scherpte niet zo goed als harder roestvast staal. Het heeft een matige corrosiebestendigheid en taaiheid, waardoor 1.4104 kan afbrokkelen of breken. Dit maakt het een geschikte staalsoort voor bestekmessen, maar niet geschikt voor messen met hogere prestatie-eisen.

1.4104 Bewerkingshardheid

De bewerkingshardheid van 1.4104 is ongeveer 26 HRC (zoals geleverd).

1.4104 Staaldichtheid

De dichtheid van 1.4104 roestvast staal is doorgaans 7,7 g/cm³ bij kamertemperatuur.

1.4104 Treksterkte

De treksterkte van 1.4104 roestvast staal is ongeveer 860 N/mm². Deze waarde is het resultaat van een trekproef, die aangeeft hoeveel kracht er nodig is voordat het materiaal begint uit te rekken of te vervormen, of voordat het breekt.

1.4104 Thermische geleidbaarheid

De thermische geleidbaarheid van 1.4104 is 25,0 W/(m*K) bij kamertemperatuur.

1.4104 Coëfficiënt van thermische uitzetting

De volgende tabel toont de uitzetting en krimp bij verschillende temperaturen. Dit kan zeer belangrijk zijn voor werkzaamheden bij hoge temperaturen of met grote temperatuurschommelingen.

Gemiddelde thermische uitzettingscoëfficiënt

10-6m/(m*K)

Bij een temperatuur van

10,0

20 – 100 °C

10,5

20 – 200 °C

10,5

20 – 300 °C

10,5

20 – 400 °C

1.4104 Soortelijke warmtecapaciteit

De soortelijke warmtecapaciteit van 1.4104 is 0,46 J/g·°C bij kamertemperatuur. Deze waarde geeft aan hoeveel warmte er nodig is om de temperatuur van een bepaalde hoeveelheid materiaal met 1 Kelvin te verhogen.

1.4104 Soortelijke elektrische weerstand

De volgende tabel toont de elektrische weerstand van 1.4104.

Soortelijke elektrische weerstand

Waarde (Ohm*mm²)/m

Bij een temperatuur van

0,70

20 °C

1.4104 Elastizitätsmodul (e-Modul)

Das Spannungs- und Dehnungsmodul, oder das Elastizitätsmodul (Youngscher Modul), für 1.4104 liegt bei 215 kN/mm².

WORDT MET ABRAMS® PREMIUM STAAL

NOG BETER DAN UW CONCURRENTIE DOET VERMOEDEN!

1.4104 PROCES

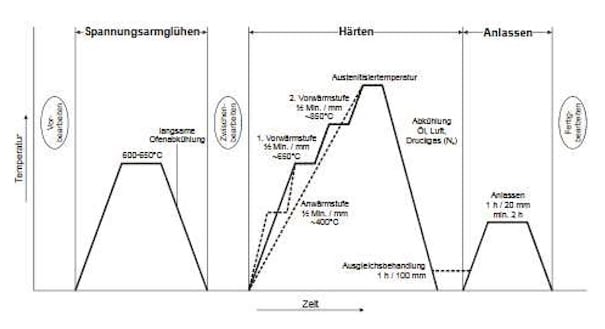

1.4104 Warmtebehandeling

Warmtebehandeling bepaalt de materiaaleigenschappen. Daarom moet deze altijd zorgvuldig worden uitgevoerd. Eigenschappen zoals sterkte, taaiheid, oppervlaktehardheid en temperatuurbestendigheid worden bepaald, wat op zijn beurt de levensduur van onderdelen, gereedschappen en componenten kan verlengen/verbeteren.

Warmtebehandeling omvat oplossingsgloeien, zachtgloeien, normaliseren, spanningsontlastend gloeien, evenals ontlaten, harden, afschrikken en veredelen.

www.stahlwissen.de

1.4104 Gloeien

Om 1.4104 te gloeien, verwarmt u het materiaal tot een temperatuur van 750–850 °C en koelt u de werkstukken vervolgens af in een oven of in de lucht.

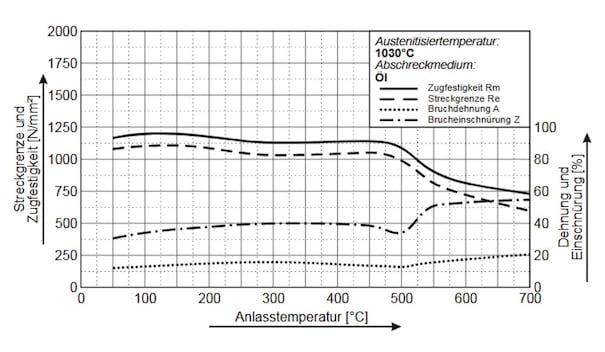

1.4104 Ontlaten

Verwarm de onderdelen gelijkmatig tot een temperatuur van 550–650 °C en koel ze vervolgens af in de lucht. De temperatuur voor het ontlaten is afhankelijk van de gewenste sterkte.

www.stahlwissen.de

1.4104 Harden

Verwarm de werkstukken gelijkmatig tot een temperatuur van 950–1070 °C en koel ze vervolgens af.

1.4104 Afschrikken

1.4104 kan worden afgeschrikt in de volgende media:

lucht
olie
persgas (N2)

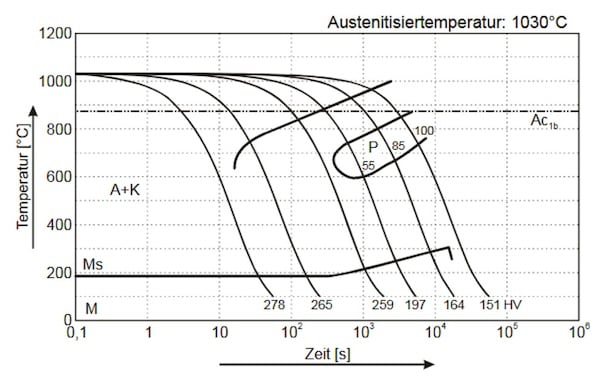

1.4104 Continu TTT-diagram

Dit diagram toont microveranderingen in de tijd bij verschillende temperaturen. Deze zijn belangrijk voor warmtebehandeling, omdat ze informatie verschaffen over de optimale omstandigheden voor processen zoals harden, gloeien en normaliseren.

www.stahlwissen.de

1.4104 OBERFLÄCHEN-
BEHANDLUNG

1.4104 Oppervlaktebehandeling

1.4104 Passivering

Passivering verwijdert vrij ijzer en onzuiverheden van het oppervlak en creëert een passieve oxidelaag die roest en andere corrosie kan voorkomen wanneer het 1.4104-materiaal wordt blootgesteld aan corrosieve omgevingen.

1.4104 PVD- en CVD-processen

Zowel PVD (Physical Vapor Deposition) als CVD (Chemical Vapor Deposition) coatings brengen een dunne laag aan op het materiaaloppervlak, wat de slijtvastheid kan verhogen of de wrijving kan verminderen.

PVD – Physical Vapor Deposition
CVD – Chemical Vapor Deposition

1.4104 Straalreiniging

Schurende deeltjes, zoals glas- of keramische kralen, worden tegen het oppervlak gestraald om verontreinigingen zoals roest, verf of aanslag te verwijderen en een uniforme matte afwerking te verkrijgen.

1.4104 Beitsen

Voorzichtigheid is geboden bij dit proces, aangezien 1.4104 zwavel bevat om de bewerkbaarheid van het materiaal te verbeteren. Beitsen is een chemische behandeling met sterke zuren. Daarom moet men ervoor zorgen dat er geen overmatige etsing en putcorrosie op het oppervlak optreedt.

1.4104 BEWERKING

Door de toevoeging van zwavel is dit roestvast staal gemakkelijker te bewerken dan andere staalsoorten met 12% en 17% chroom.

1.4104 Eroderen

Eroderen wordt gebruikt voor werkstukken die uit één stuk worden gefreesd, voor de productie van matrijzen of voor het vervaardigen van complexe vormen. Er zijn verschillende methoden voor eroderen van verschillende materialen, zoals draad-eroderen en vonk-eroderen. Bij het eroderen van 1.4104 moet ervoor worden gezorgd dat de door warmte beïnvloede gebieden worden geminimaliseerd en dat de juiste parameters voor materiaalafvoer worden gebruikt.

1.4104 Bewerkingsmarge / Maatveranderingen

Tijdens de warmtebehandeling kan 1.4104 maatveranderingen ondergaan als gevolg van faseovergangen, bewerking en interne spanningen. Oververhitting, ongelijkmatige verwarming of afkoeling moet worden vermeden. Gecontroleerde verwarming en koeling, in combinatie met een juiste bewerking met scherpe gereedschappen, koelvloeistoffen en geschikte voedingssnelheden, kunnen warmteophoping en thermische schokken voorkomen.

1.4104 Smeden

Verwarm de werkstukken gelijkmatig tot een temperatuur van 815–870 °C en vervolgens zo snel mogelijk tot de smeedtemperatuur van 800–1100 °C. Laat de temperatuur tijdens het smeden niet onder de 815 °C zakken en laat het werkstuk niet op de smeedtemperatuur blijven, aangezien dit korrelvorming kan veroorzaken. Laat de smeedstukken na het smeden in de lucht afkoelen en gloei ze vervolgens.

1.4104 Lassen

Over het algemeen is deze staalsoort niet lasbaar vanwege het extra zwavelgehalte.

Mocht lassen noodzakelijk zijn, dan dient het materiaal voorverwarmd te worden tot een temperatuur van 150–200 °C. Verbrossing in het lasmetaal en de warmtebeïnvloede zone kan worden verminderd door de onderdelen vervolgens te gloeien bij een temperatuur van 790–815 °C; dit verfijnt echter de microstructuur niet. Kies vulmaterialen en elektroden afhankelijk van de toepassing van de werkstukken.

PREMIUM 1.4104 StaalX14CrMoS17

PREMIUM 1.4104 StaalX14CrMoS17

Welk type staal is 1.4104?

Eigenschappen

Toepassingen

1.4104 RICHTWAARDEN

Fysische eigenschappen van 1.4104

Tot welke staalgroepen behoort 1.4104?

Is 1.4104 roestvast staal?

Is 1.4104 corrosiebestendig?

1.4104 Algemene corrosiebestendigheid

Is 1.4104 magnetiseerbaar?

1.4104 Slijtvastheid

1.4104 Technische eigenschappen

Is 1.4104 geschikt als messenstaal?

1.4104 Bewerkingshardheid

1.4104 Staaldichtheid

1.4104 Treksterkte

1.4104 Thermische geleidbaarheid

1.4104 Coëfficiënt van thermische uitzetting

1.4104 Soortelijke warmtecapaciteit

1.4104 Soortelijke elektrische weerstand

1.4104 Elastizitätsmodul (e-Modul)

1.4104 PROCES

1.4104 Warmtebehandeling

1.4104 Gloeien

1.4104 Ontlaten

1.4104 Harden

1.4104 Afschrikken

1.4104 Continu TTT-diagram

1.4104 OBERFLÄCHEN-BEHANDLUNG

1.4104 Oppervlaktebehandeling

1.4104 Passivering

1.4104 PVD- en CVD-processen

1.4104 Straalreiniging

1.4104 Beitsen

1.4104 BEWERKING

1.4104 Eroderen

1.4104 Bewerkingsmarge / Maatveranderingen

1.4104 Smeden

1.4104 Lassen

Richtwaarden

Technische eigenschappen

Toepassingsmogelijkheden

Heeft u vragen?

PREMIUM 1.4104 Staal
X14CrMoS17

PREMIUM 1.4104 Staal
X14CrMoS17

1.4104 OBERFLÄCHEN-
BEHANDLUNG
