1.2210 - IN ÉÉN OOGOPSLAG
Welk type staal is 1.2210?
Eigenschappen
Gereedschapsstaal 1.2210, ook wel zilverstaal of kortweg 115CrV3 genoemd, bezit een uitstekende combinatie van mechanische eigenschappen die nuttig zijn in vele verschillende toepassingen. Het is universeel toepasbaar als koudvervormstaal.
- gereedschapsstaal
- koudvervormbaar staal
- goed bewerkbaar
- hoge hardheidsacceptatie
- hoge slijtvastheid
- nitreren niet gebruikelijk
- eroderen niet gebruikelijk
- meestal gebruikt voor ronde gereedschappen
Toepassingen
- spiraalboren
- tappen
- ruimers
- frezen
- verzinkboren
- centerboren
- schrapers
- graveergereedschap
- ponsen
- uitwerpers
- geleidingspennen
- houtbeitels
- lussen
- kalibers
- mallen
- constructie componenten
1.2210 Richtwaarden
Chemische analyse:
| C | Si | Mn | P | S | Cr | V |
|---|---|---|---|---|---|---|
| 1,1 - 1,25 | 0,15 - 0,3 | 0,2 - 0,4 | 0,0 - 0,03 | 0,0 - 0,03 | 0,5 - 0,8 | 0,07 - 0,12 |
Chemische samenstelling:
115CrV3
Gebruikshardheid:
58-62 HRC
Leveringshardheid:
220 HB
FYSISCHE EIGENSCHAPPEN VAN 1.2210
Tot welke staalgroep behoort 1.2210?
Is 1.2210 een edelstaal?
Klassiek edelstaal heeft een chroomgehalte van minimaal 10,5% per massa. 1.2210 heeft een chroomgehalte van 0,5-0,8% per massa en is daarom geen roestvast staal in de klassieke zin.
Is 1.2210 corrosiebestendig?
Is 1.2210 magnetiseerbaar?
1.2210 Koudvervorming
1.2210 Slijtvastheid
1.2210 Technische eigenschappen
Is 1.2210 geschikt als messenstaal?
1.2210 Bewerkingshardheid
1.2210 Staaldichtheid
1.2210 Treksterkte
1.2210 Bewerkbaarheid

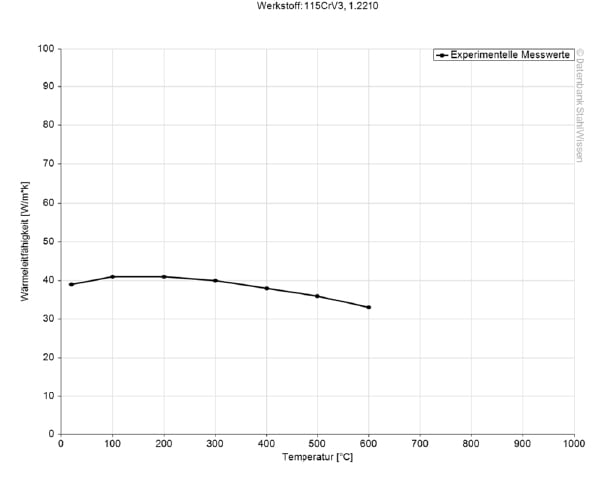

1.2210 Thermische geleidbaarheid
Waarde (W/m*K)
34,2
20 °C
32,6
350 °C
31,0
700 °C

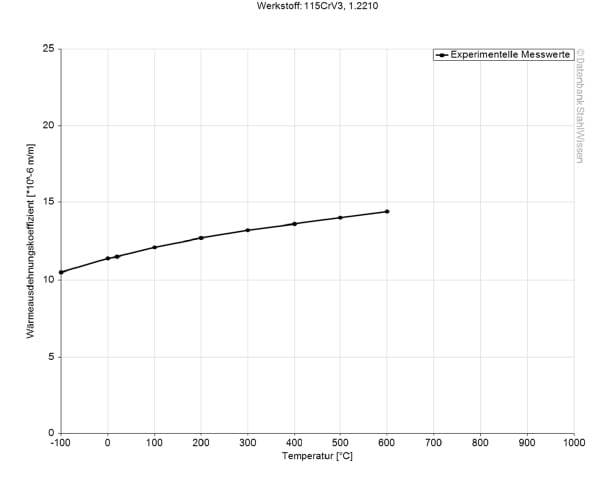

1.2210 Coëfficiënt van thermische uitzetting
10-6m/(m*K)
10,0
20 – 100 °C
12,7
20 – 200 °C
13,7
20 – 300 °C
14,2
20 – 400 °C
14,9
20 – 500 °C
15,8
20 – 600 °C
16,8
20 – 700 °C
1.2210 Soortelijke warmtecapaciteit
1.2210 Soortelijke elektrische weerstand
Waarde (Ohm*mm²)/m
0,33
20 °C
1.2210 Elastizitätsmodul (e-Modul)
Das Verhältnis zwischen Spannung und Dehnung von Stahl wird durch das Elastizitätsmodul (Youngscher Modul) beschrieben und liegt für 1.2210 Werkzeugstahl bei 210 kN/mm2.
PRECISIE RONDSTAAL ZONDER BEWERKINGSTOEGIFT –
ISO h8, h9, h11!
1.2210 BEWERKINGEN
1.2210 Warmtebehandeling
1.2210 Gloeien
1.2210 Spanningsarm gloeien

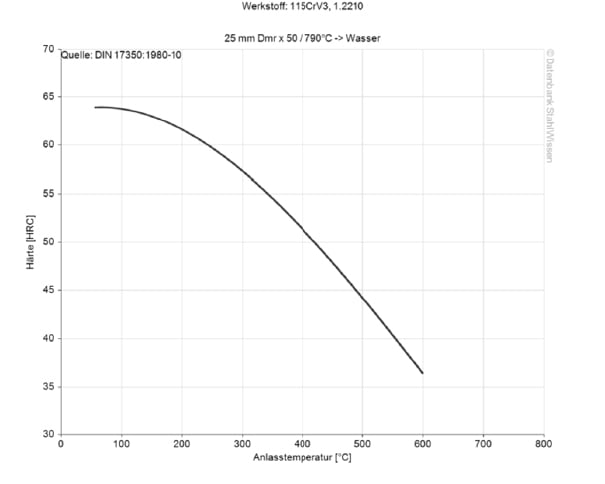

1.2210 Ontlaten
1.2210 Harden
1.2210 Afkoelen
1.2210 zilverstaal kan in de volgende media worden afgekoeld:
• Olie, tot een diameter < 15 mm
• Water, vanaf een diameter > 15 mm
Diameters kleiner dan 15 mm worden in olie afgekoeld om vervorming en scheuren door te snelle afkoeling te voorkomen.
Diameters groter dan 15 mm kunnen in water worden gekoeld, waardoor het dikkere materiaal snel afkoelt.

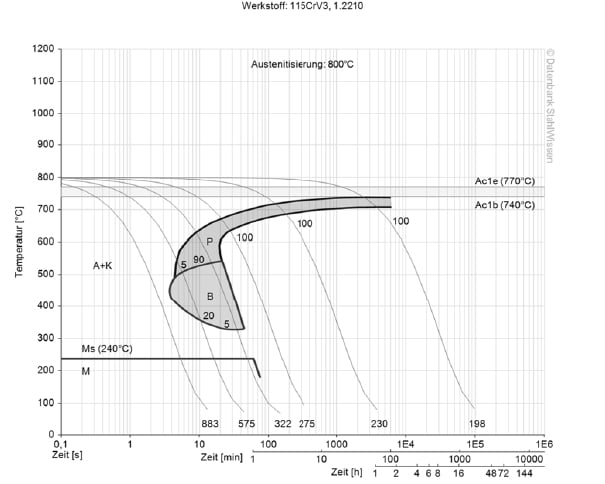

1.2210 Continu TTT-diagram

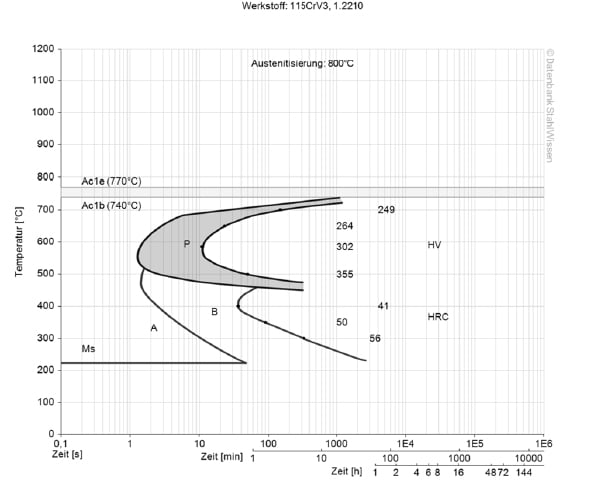

1.2210 Isotherm TTT-diagram
1.2210 OPPERVLAKTEBEHANDELING
1.2210 OPPERVLAKTE-BEHANDELING
1.2210 Nitreren
1.2210 Hardverchromen
1.2210 Polijsten
1.2210 Verspanen
1.2210 Eroderen
1.2210 Smeden
Naast de voorbereiding van 1.2210 zijn nauwkeurige temperatuurregeling en een geschikte nabewerking essentieel om de vereiste mechanische eigenschappen en kwaliteit te garanderen.
1.2210 moet gelijkmatig worden voorverwarmd tot een temperatuur van 800-900 °C om scheuren of thermische schokken te voorkomen. Het materiaal wordt vervolgens verhit tot de smeedtemperatuur van 950–1050 °C. De smeedtemperatuur mag niet onder de 950 °C komen en het materiaal moet zo vaak als nodig opnieuw worden verhit. Ten slotte worden de werkstukken langzaam afgekoeld om interne spanningen te minimaliseren en vervorming en scheuren te voorkomen.
Om interne spanningen te verminderen, fijnere korrelgrenzen te creëren en de gewenste hardheid te bereiken, moeten de smeedstukken een nabewerking ondergaan.
De smeedstukken moeten worden behandeld om interne spanningen te verminderen, fijnere korrelgrenzen te creëren en de gewenste hardheid te bereiken.
